在电子制造与工业自动化领域，可靠的电气连接是设备稳定运行的基石。IDC刺破式连接器(Insulation Displacement Connector，绝缘位移连接器)凭借其无需焊接、快速刺破绝缘层即可导通的特性，成为电子装配领域的重要连接方案之一。本文将系统介绍IDC连接器的工作原理、类型分类、IDC排线的应用、压线操作方法，并以讯普电子为例介绍IDC连接器的供应厂家，帮助读者全面理解这一连接技术。

一、IDC刺破式连接器是什么

1.基本定义

IDC刺破式连接器是一种利用绝缘位移技术实现电气连接的连接器。其内部金属点设有锋利的刀口结构，当带绝缘层的导线被压入连接器插槽时，刀口会切穿绝缘层并与内部导体真接接触，从而形成电气通路。整个过程无需预先剥线，也无需焊接或压接端子。

1.2工作原理

IDC连接器的核心在于"绝缘位移”这一步骤:

1.导线放入插槽:将带绝缘层的导线放置于连接器

的导线槽中，导线被精确定位在刺破刀口的正上方。

2.施加压力:通过专用压接工具或手动按压盖板，将导线向下压入刀口。

3.刀口刺破绝缘层:金属刀口以精确的角度和力度切穿绝缘层，但不损伤内部导体。

4.形成电气接触:刀口与导体表面形成高压力的金属对金属接触，接触面积稳定，电阻低，这一接触方式类似于"冷焊"效果。

1.3主要特点

·无需剥线:直接对带绝缘层的导线操作，工序简化。

·连接可靠:金属对金属的气密性接触，接触电阻低，抗振动。

·操作简单:使用配套压接工具即可完成，对操作人员技能要求较低。

·适配线径范围有限:每种IDC连接器都有其适用的线径范围(如AWG22-28)，超出范围可能导致刺破不完全或接触不良。

二、IDC连接器分类与结构

其中，牛角连接器因外形类似牛角而得名，通常带有更稳固的锁扣或固定结构，连接可靠性较高，在工业设备中应用广泛。简牛连接器结构相对紧凑，常见间距规格为2.0mm、2.54mm等，适合高密度PCB布局。

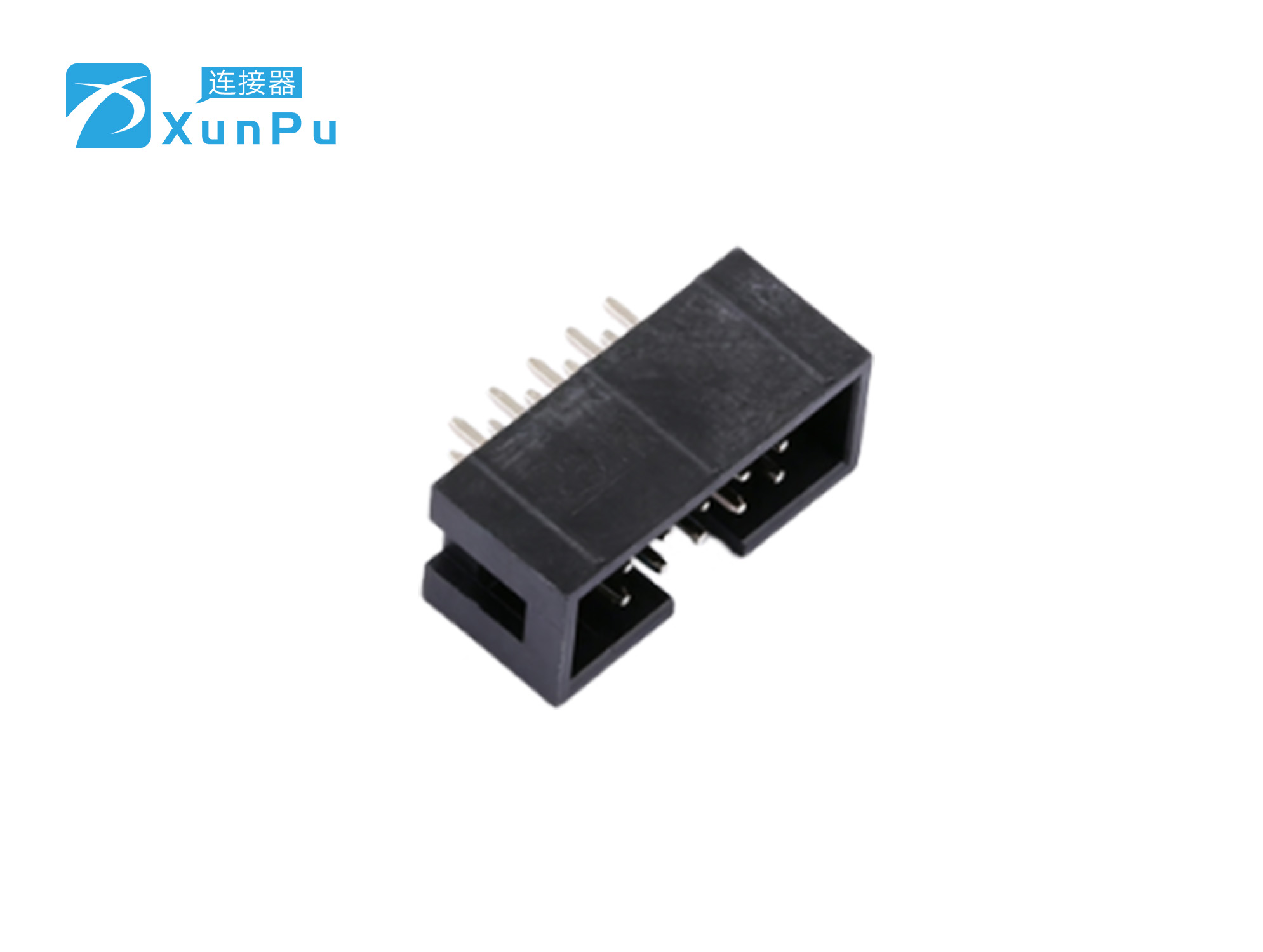

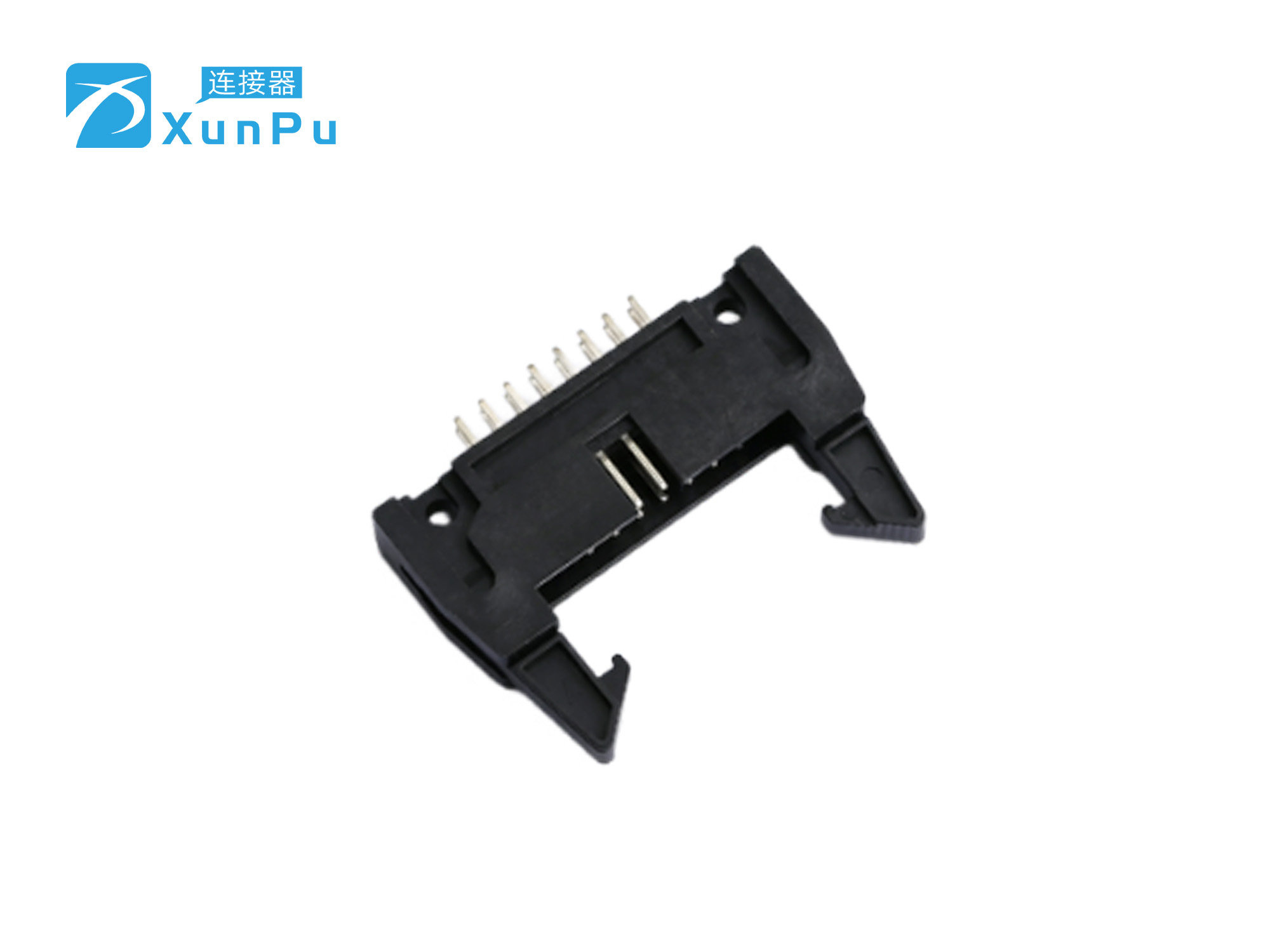

简牛牛角

一个完整的IDC连接器通常包含以下部分:

·外壳/盖板:通常采用PBT、PA66等工程塑料，提供绝缘保护和机械固定，需满足UL94V-0或V-2阻燃等级。

·金属刺破触点:核心部件，多采用磷青铜或皱铜合金材料，表面镀锡或镀金，以保证导电性和耐腐蚀性。

·导线槽/定位结构:确保导线准确对位到每个刺破刀口上。

·应力消除结构:如线夹、护套等，防止导线受外力时从连接器中脱落。

三、IDC刺破试连接器的压线操作方法

4.1工具准备

·IDC专用压接钳:用于均匀施加压力，确保刺破效果一致。不同规格的连接器可能需要不同型号的压接工具。

·万用表:用于压接后进行导通性测试。

·导线:线径需与连接器规格匹配。例如连接器标称适用AWG22-28，则应使用此范围内的导线。

4.2以IDC排线连接器为例的操作步骤

1.确认方向:找到排线上的色条(Pin1标识)，并与连接器上的Pin1标记对齐。方向错误会导致信号对应关系混

乱。

2.放置排线:将IDC排线平整地放入连接器的导线槽中，确保所有导线均匀分布在各自的对应位置上。

3.盖上压接盖板:将连接器的上盖(压板)扣在排线和连接器主体上。

4.施加压力:使用压接钳将盖板均匀压下，直至盖板与连接器主体完全锁合。注意:应一次性压接到位，避免反复

施力导致刺破不完全。

5.检查锁合:确认盖板已完全卡入连接器主体的卡扣中，排线无法被轻易拉出。

6.导通测试:使用万用表逐一测量各芯线的导通性，确保所有连接正常，且相邻芯线之间不存在短路。

4.3单根导线的IDC压接

对于非排线的单根导线IDC连接器，操作流程类似:

1.将导线按照标记放入对应的导线槽中。

2.使用压接工具或手动按压盖板，将导线压入刺破刀口。

3.进行导通和绝缘测试。

4.4常见注意事项

·线径匹配:使用超出连接器适用线径范围的导线，可能导致刺破不完全(线径过大)或接触不良(线径过小)。

·避免反复拆装:IDC连接器的刺破刀口在压接后会发生形变，反复拆装会降低其刺破能力，多数IDC连接器设计

为一次性或有限次使用。

·环境防护:在潮湿、多尘或有腐蚀性气体的环境中使用时，应选用具备相应防护等级的型号，或对连接处做好密封防护。
