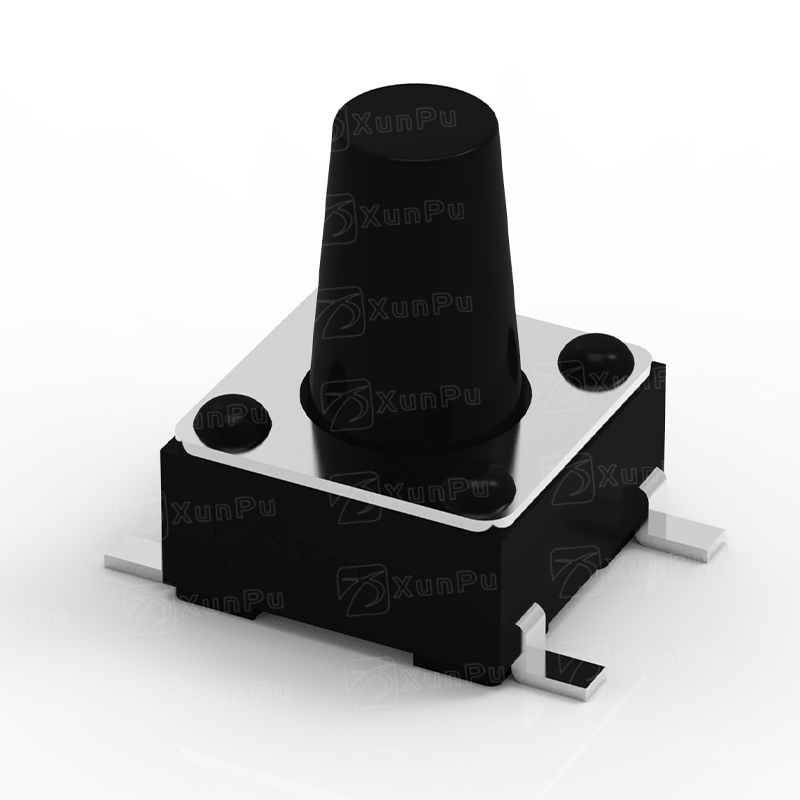

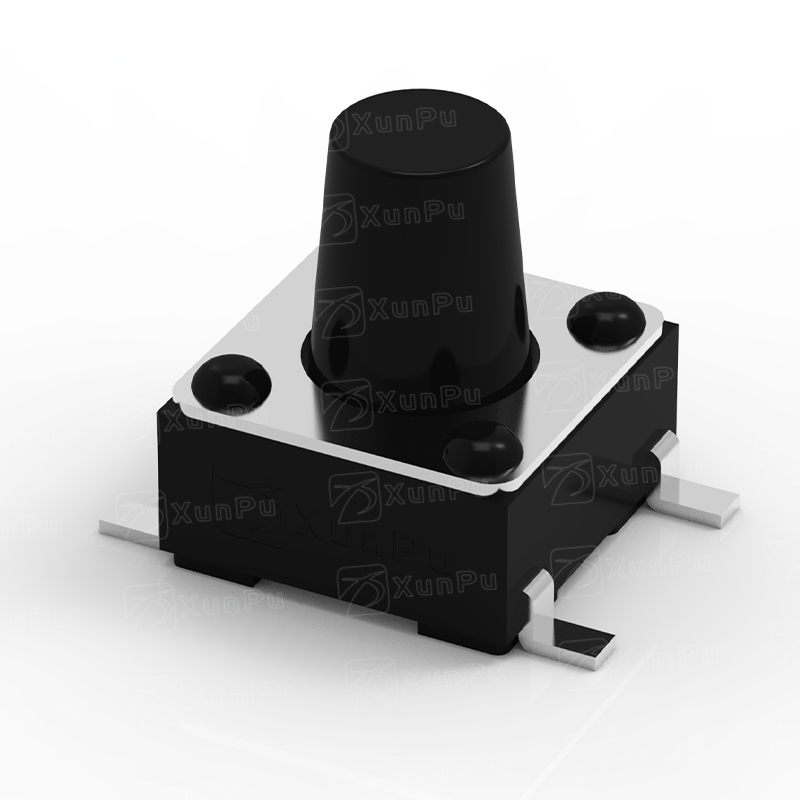

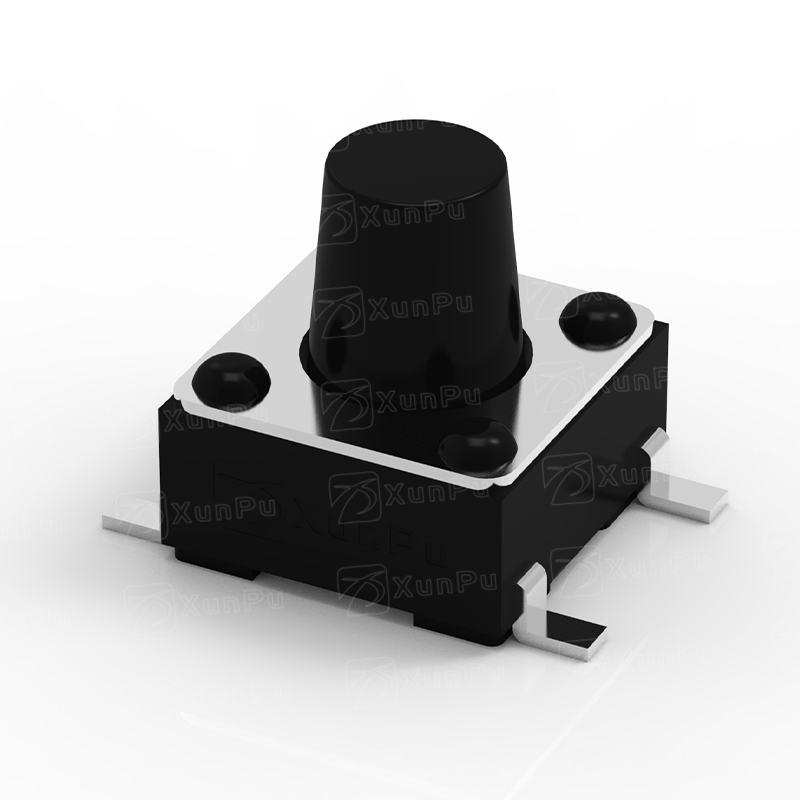

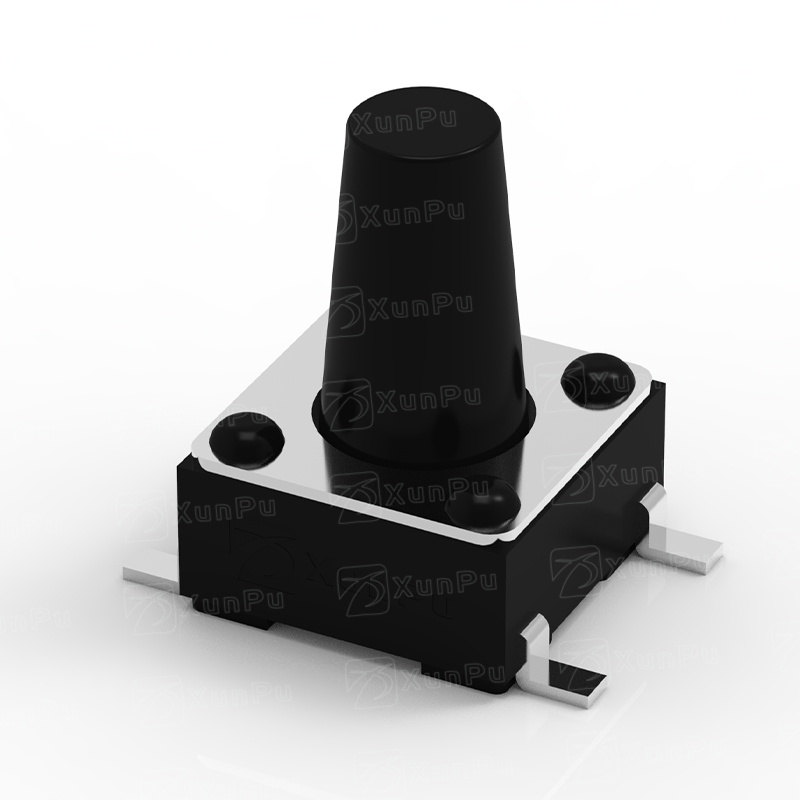

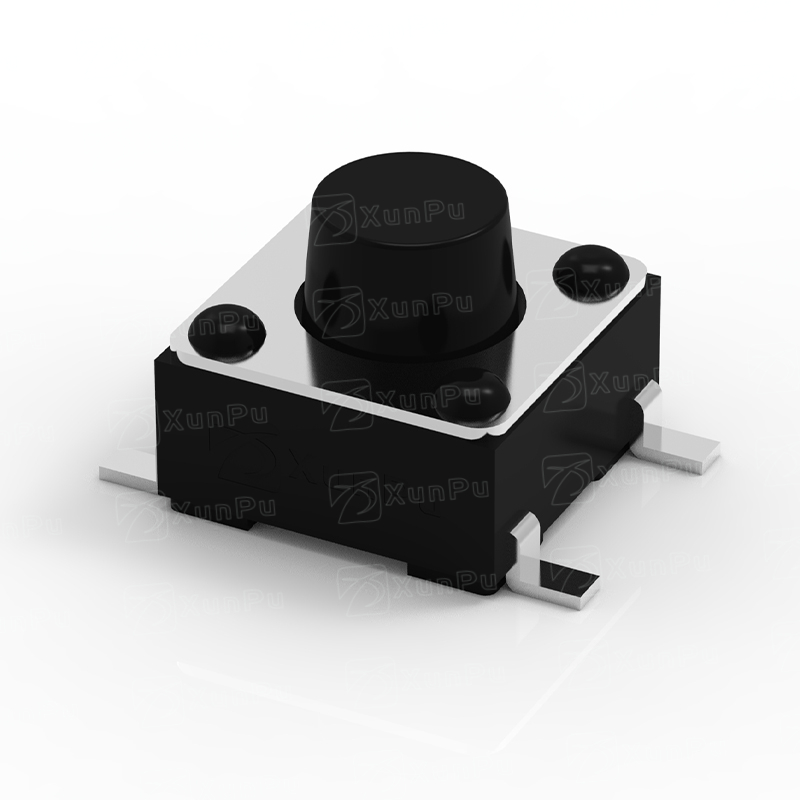

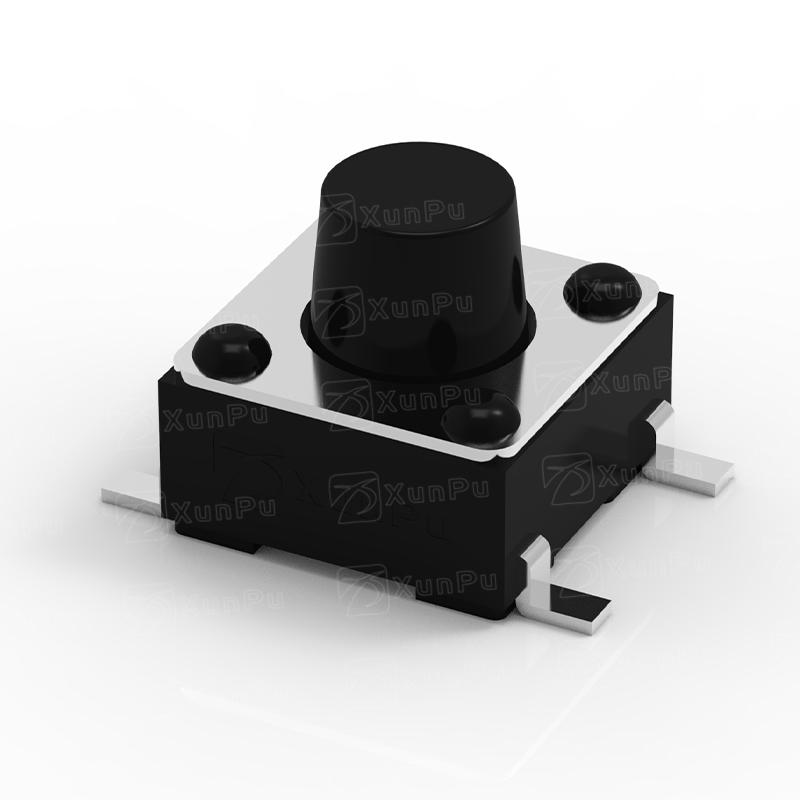

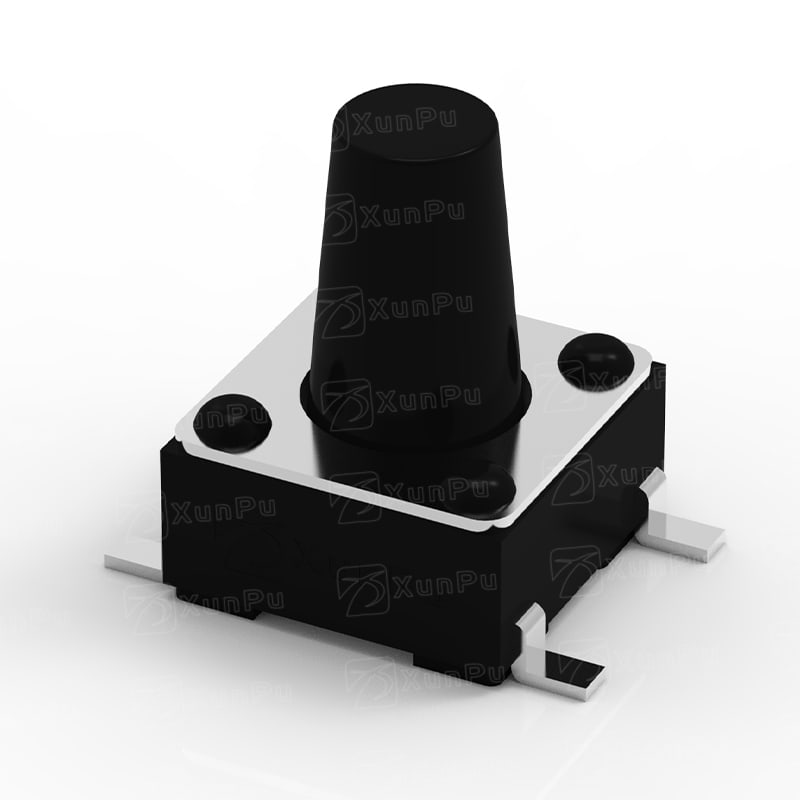

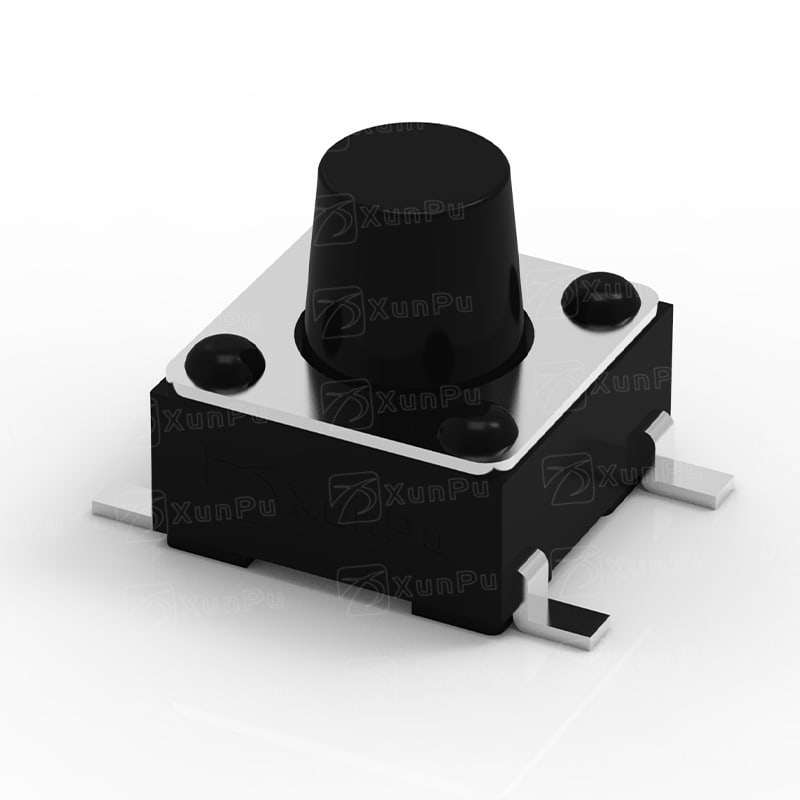

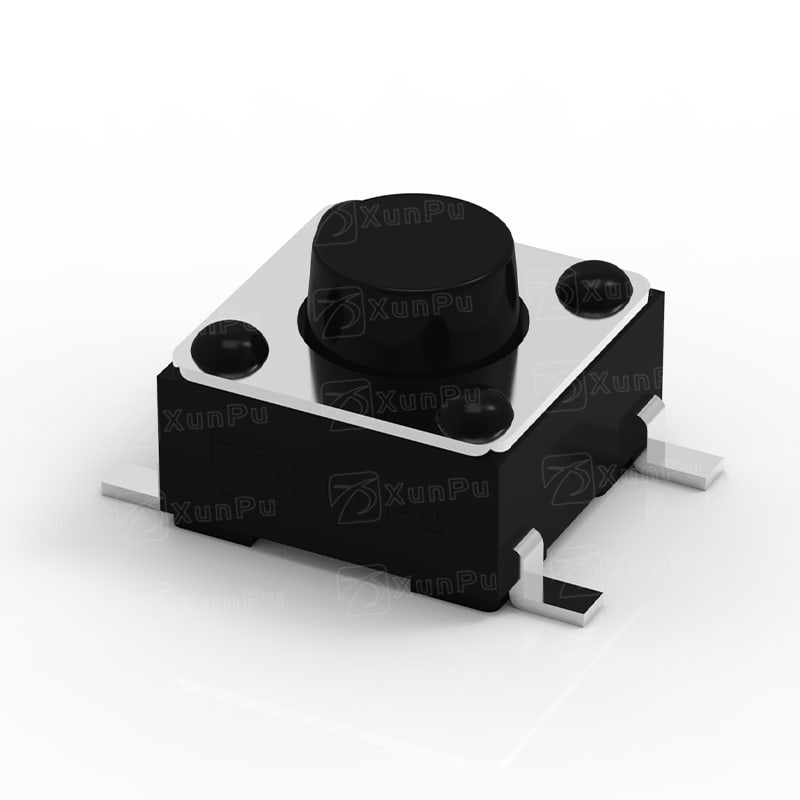

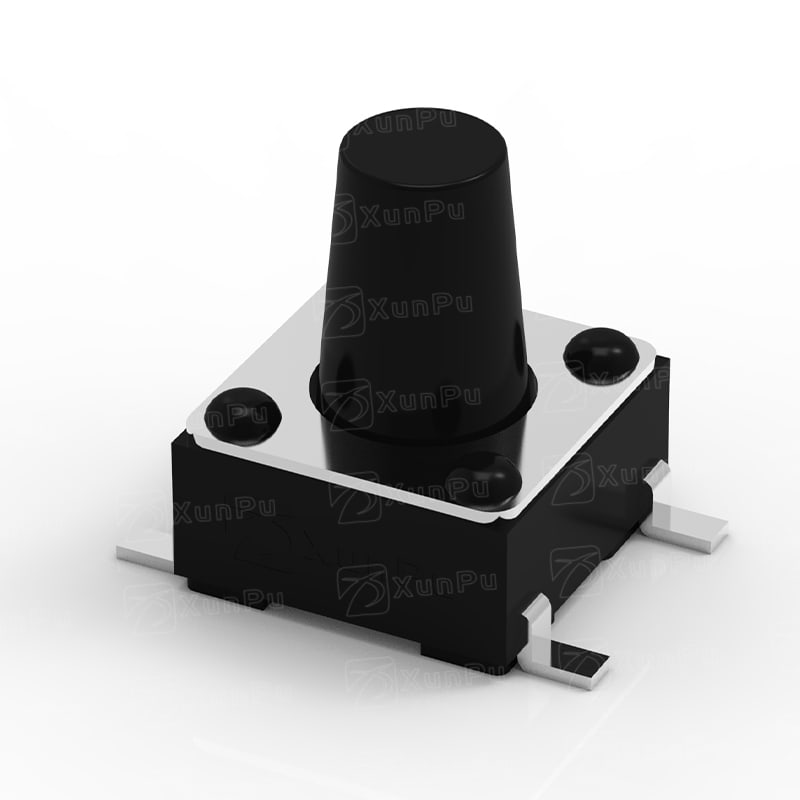

TS-1002S

cs

TS-1002S

REACH RoHS ELV

防水级别不防水

操作方式正按

安装方式贴片型

外形尺寸 6x6

基本参数

产品尺寸 6.0*6.0*Hmm

操作方式立式垂直

行程种类 0.20±0.1mm

基座高度 3.5mm

按压力度 160GF/260GF

耐温 260℃

封装 SMD

包装方式卷带盘装

机械性能

耐久性 30,000cycles

电气特性

耐电压 250V AC for 1 min.

绝缘电阻 100MΩ min.

接触电阻 100mΩ max.

额定电流 0.5A

额定电压 12V

声明:有关于产品的规格、参数、寿命、工作温度、防水等级等数据，只代表XunPu内部的测试结果，如需详细测试方式，请联系XunPu业务人员。

技术图纸(4)

规格书(5)

3D文件(2)

eda封装(1)

环保资料(1)

产品料号列表

产品图片	料号	产品描述	产品资料	在产状态	高度	力度	出货周期	商品毛重	MPQ	MOQ	备注	操作
	TS-1002S-AR04326		查看图纸	在产	4.3H	260gf	3~7天		1000/圆盘	不限制		联系客服
	TS-1002S-AR04526		查看图纸	在产	4.5H	260gf	3~7天		1000/圆盘	不限制		联系客服
	TS-1002S-AR04826		查看图纸	在产	4.8H	260gf	3~7天		1000/圆盘	不限制		联系客服
	TS-1002S-AR05026		查看图纸	在产	5.0H	260gf	3-7天		1000/圆盘	不限制		联系客服
	TS-1002S-AR05526		查看图纸	在产	5.5H	260gf	3-7天		1000/圆盘	不限制		联系客服
	TS-1002S-AR06026		查看图纸	在产	6.0H	260gf	3-7天		1000/圆盘	不限制		联系客服
	TS-1002S-AR06526		查看图纸	在产	6.5H	260gf	3-7天		800/圆盘	不限制		联系客服
	TS-1002S-AR07026		查看图纸	在产	7.0H	260gf	3-7天		800/圆盘	不限制		联系客服
	TS-1002S-AR07526		查看图纸	在产	7.5H	260gf	3-7天		700/圆盘	不限制		联系客服
	TS-1002S-AR08026		查看图纸	在产	8.0H	260gf	3-7天		700/圆盘	不限制		联系客服
	TS-1002S-AR08526		查看图纸	在产	8.5H	260gf	3-7天		500/圆盘	不限制		联系客服

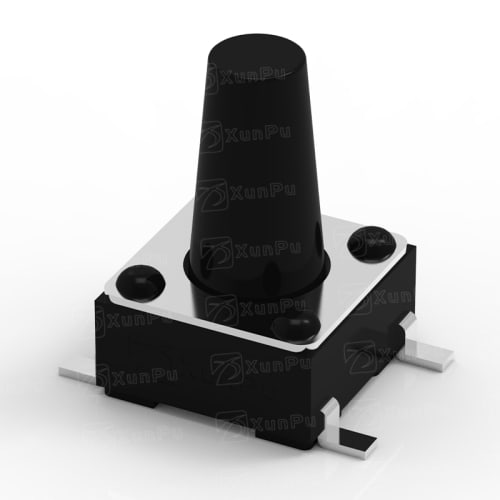

	TS-1002S-AR09026		查看图纸	在产	9.0H	260gf	3-7天		500/圆盘	不限制		联系客服

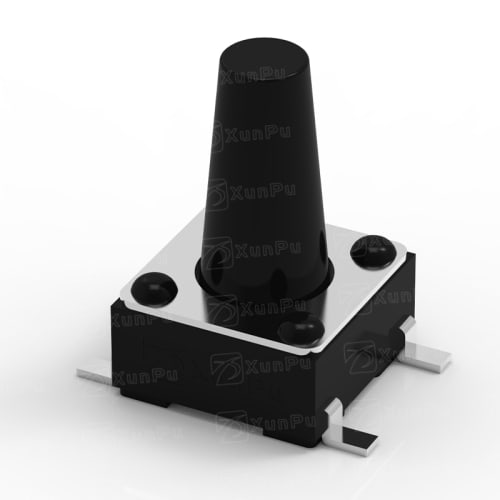

	TS-1002S-AR09526		查看图纸	在产	9.5H	260gf	3-7天		500/圆盘	不限制		联系客服

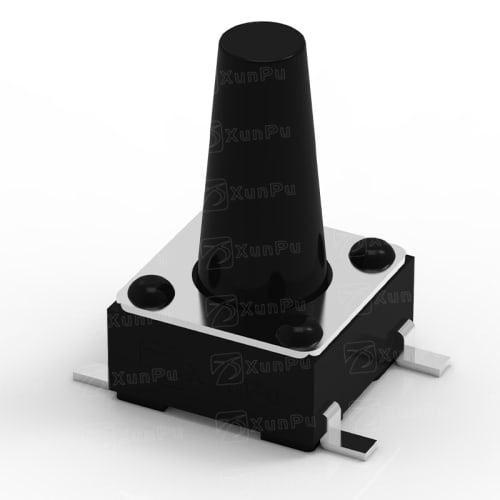

	TS-1002S-AR10026		查看图纸	在产	10.0H	260gf	3-7天		500/圆盘	不限制		联系客服

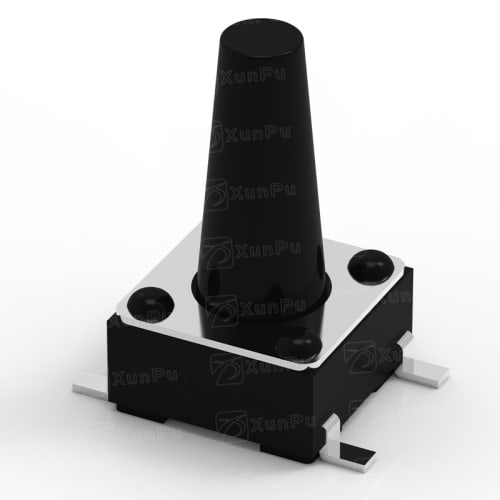

	TS-1002S-AR10526		查看图纸	在产	10.5H	260gf	3-7天		500/圆盘	不限制		联系客服

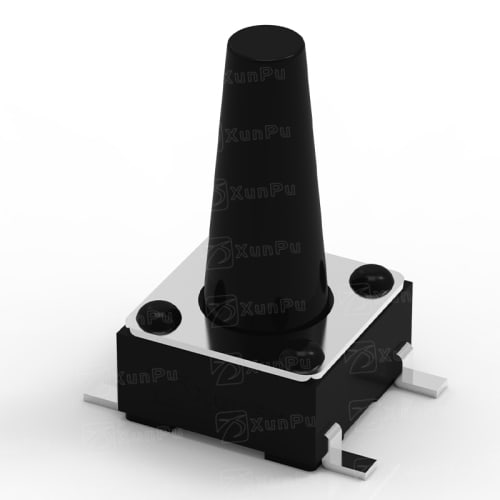

	TS-1002S-AR11026		查看图纸	在产	11.0H	260gf	3-7天		500/圆盘	不限制		联系客服

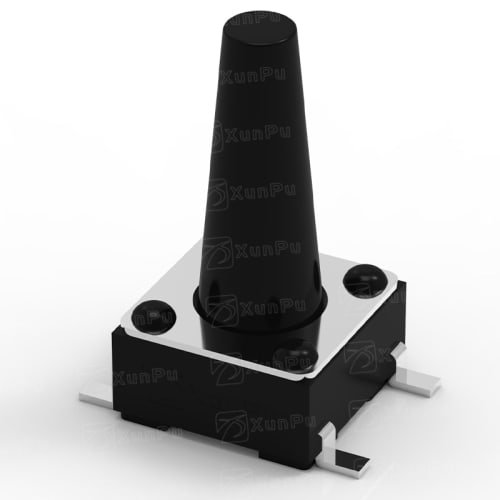

	TS-1002S-AR11526		查看图纸	在产	11.5H	260gf	3-7天		1000/袋装	不限制		联系客服

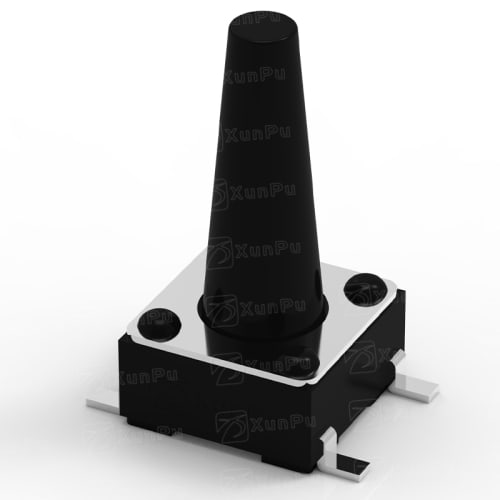

	TS-1002S-AR12026		查看图纸	在产	12.0H	260gf	3-7天		1000/袋装	不限制		联系客服

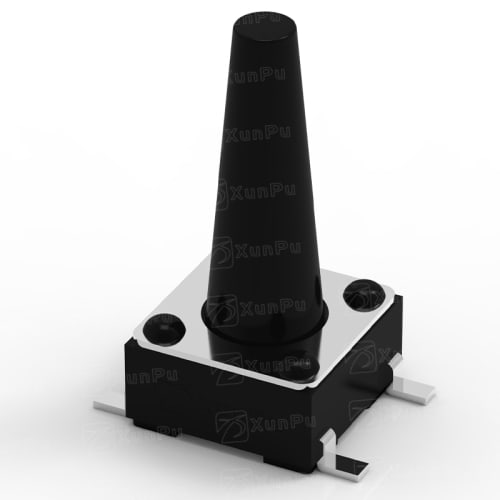

	TS-1002S-AR12526		查看图纸	在产	12.5H	260gf	3-7天		1000/袋装	不限制		联系客服

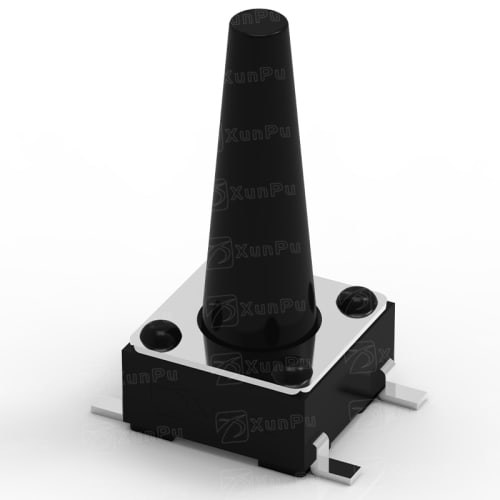

	TS-1002S-AR13026		查看图纸	在产	13.0H	260gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR13526		查看图纸	在产	13.5H	260gf	5-8天		1000/袋装	不限制		联系客服

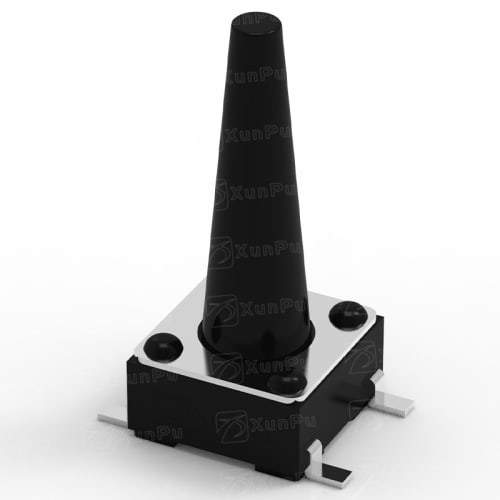

	TS-1002S-AR14026		查看图纸	在产	14.0H	260gf	5-8天		1000/袋装	不限制		联系客服

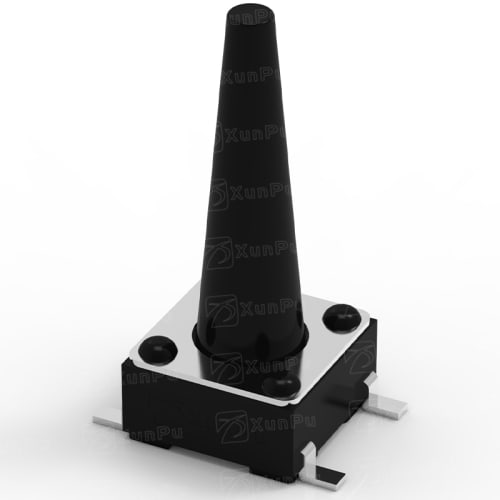

	TS-1002S-AR14526		查看图纸	在产	14.5H	260gf	5-8天		1000/袋装	没限制		联系客服

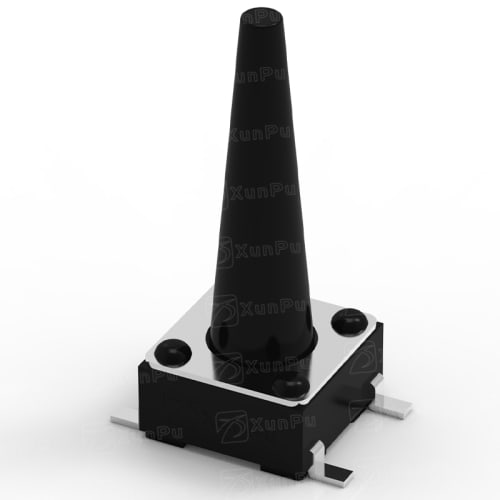

	TS-1002S-AR15026		查看图纸	在产	15.0H	260gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR15526		查看图纸	在产	15.5H	260gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR16026		查看图纸	在产	16.0H	260gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR16526		查看图纸	在产	16.5H	260gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR17026		查看图纸	在产	17.0H	260gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR17526		查看图纸	在产	17.5H	260gf	5-8天		1000/袋装	没限制		联系客服
	TS-1002S-AR18026		查看图纸	在产	18.0H	260gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR04316		查看图纸	在产	4.3H	160gf	5-8天		1000/圆盘	不限制		联系客服
	TS-1002S-AR04516		查看图纸	在产	4.5H	160gf	5-8天		1000/圆盘	不限制		联系客服
	TS-1002S-AR04816		查看图纸	在产	4.8H	260gf	5-8天		1000/圆盘	不限制		联系客服
	TS-1002S-AR05016		查看图纸	在产	5.0H	160gf	5-8天		1000/圆盘	不限制		联系客服
	TS-1002S-AR05516		查看图纸	在产	5.5H	160gf	5-8天		1000/圆盘	不限制		联系客服
	TS-1002S-AR06016		查看图纸	在产	6.0H	260gf	5-8天		1000/圆盘	不限制		联系客服
	TS-1002S-AR06516		查看图纸	在产	6.5H	160gf	5-8天		800/圆盘	不限制		联系客服
	TS-1002S-AR07016		查看图纸	在产	7.0H	160gf	5-8天		800/圆盘	不限制		联系客服
	TS-1002S-AR07516		查看图纸	在产	7.5H	160gf	5-8天		700/圆盘	不限制		联系客服
	TS-1002S-AR08016		查看图纸	在产	8.0H	160gf	5-8天		500/圆盘	不限制		联系客服
	TS-1002S-AR08516		查看图纸	在产	8.5H	160gf	5-8天		500/圆盘	不限制		联系客服
	TS-1002S-AR09016		查看图纸	在产	9.0H	160gf	5-8天		500/圆盘	不限制		联系客服
	TS-1002S-AR09516		查看图纸	在产	9.5H	160gf	5-8天		500/圆盘	不限制		联系客服
	TS-1002S-AR10016		查看图纸	在产	10.0H	160gf	5-8天		500/圆盘	不限制		联系客服
	TS-1002S-AR10516		查看图纸	在产	10.5H	160gf	5-8天		500/圆盘	不限制		联系客服
	TS-1002S-AR11016		查看图纸	在产	11.0H	160gf	5-8天		500/圆盘	不限制		联系客服
	TS-1002S-AR11516		查看图纸	在产	11.5H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR12016		查看图纸	在产	12.0H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR12516		查看图纸	在产	12.5H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR13016		查看图纸	在产	13.0H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR13516		查看图纸	在产	13.5H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR14016		查看图纸	在产	14.0H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR14516		查看图纸	在产	14.5H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR15016		查看图纸	在产	15.0H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR15516		查看图纸	在产	15.5H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR16016		查看图纸	在产	16.0H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR16516		查看图纸	在产	16.5H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR17016		查看图纸	在产	17.0H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR17516		查看图纸	在产	17.5H	160gf	5-8天		1000/袋装	不限制		联系客服
	TS-1002S-AR18016		查看图纸	在产	18.0H	160gf	5-8天		1000/袋装	不限制		联系客服

产品参数信息

基本参数

产品尺寸6.0*6.0*Hmm

操作方式立式垂直

行程种类0.20±0.1mm

基座高度3.5mm

按压力度160GF/260GF

耐温260℃

封装SMD

包装方式卷带盘装

机械性能

耐久性30,000cycles

电气特性

耐电压250V AC for 1 min.

绝缘电阻100MΩ min.

接触电阻100mΩ max.

额定电流0.5A

额定电压12V
